高柔性拖链电缆耐磨抗拉循环弯曲移动特种电线

上架时间:2018-07-19
浏览次数:415
产品类型:
产品分类:
产品详情
DRAG电缆描述:
当设备单元需要来回移动时,为了防止电缆缠绕、磨损、拉扯、悬挂和散落,电缆经常放置在电缆拖链中以保护电缆,并且电缆也可以与拖链来回移动。这种高柔性电缆,可以跟随尾随链来回移动,称为锚链。它也可以被称为拖缆或罐链电缆。
拖缆的主要应用是:
工业电子系统、自动发电线、仓储设备、机器人、消防系统、起重机、数控机床和冶金工业。
拖链拉索、拖链、拉链、折弯电缆生产厂家定制

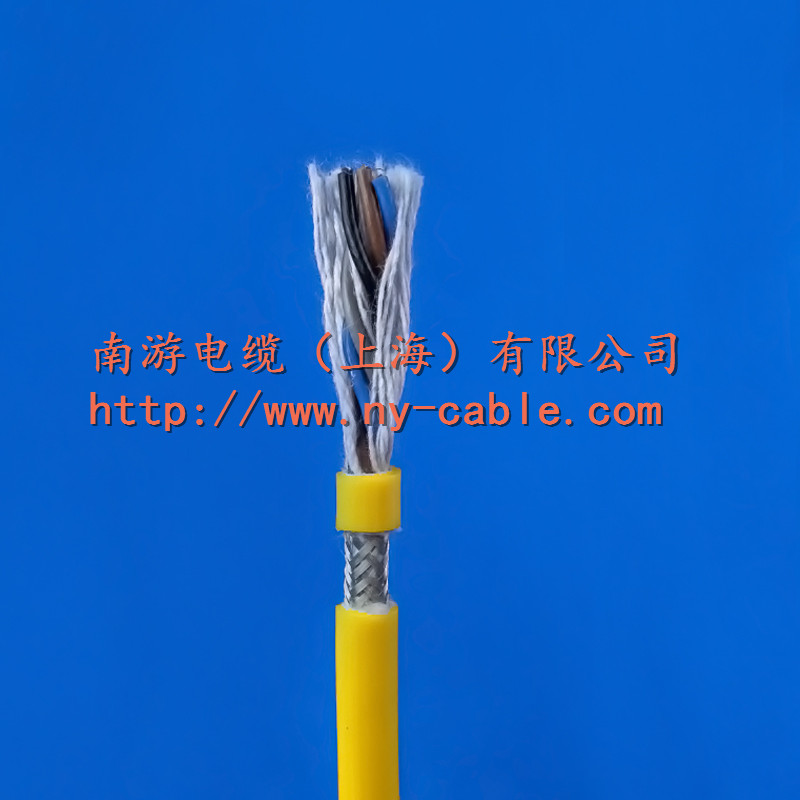

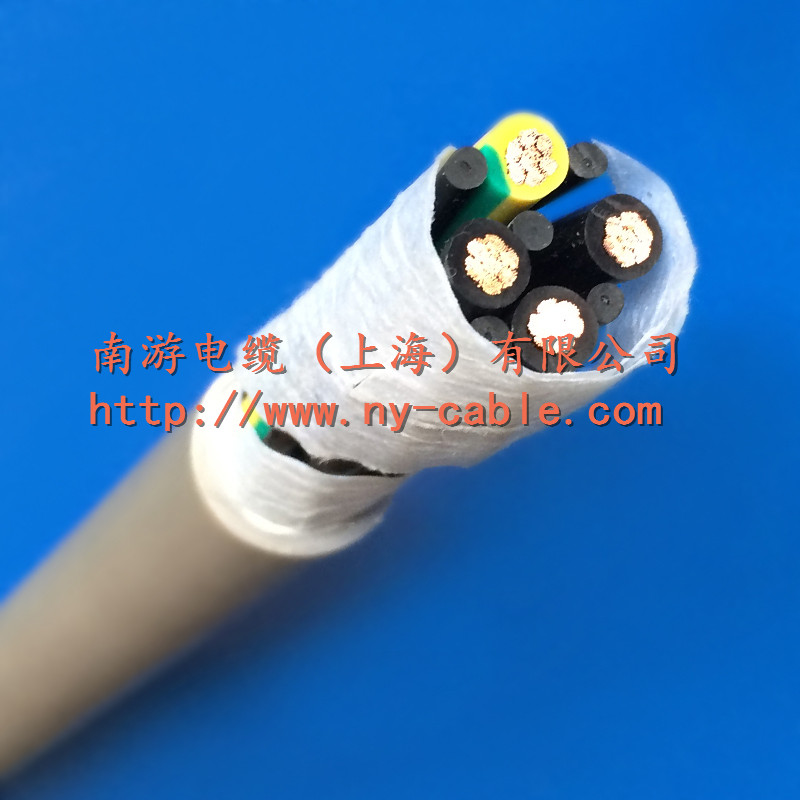

DRAG电缆结构:
1。上拉中心
电缆的中心是基于芯线的数量和每个芯线的交叉区域中的空间(而不是在通常情况下,填充了一些填充物或废塑料)的实心中心线。该方法能有效地保护股线结构,防止股线向电缆移动。中心区。
2。导体结构
电缆应选用柔性导体。一般来说,导体越细,电缆的柔韧性越好。但是导线太薄不能产生电缆缠结。一系列的长期试验提供了直径、长度和单一导体的联合屏蔽的组合,并且它具有一定的抗拉强度。
三。芯线绝缘
电缆内部的绝缘材料不能彼此粘着。并且绝缘层还需要支持每股单层电线。因此,PVC或TPE材料的可靠性仅适用于拖链中的百万米电缆的应用。
4。绞合线
股线的结构必须由一个稳定的拉伸中心处的一个结点包围。然而,由于绝缘材料的应用,股线应根据运动状态设计,从12芯线开始,因为股绞合的方式。
5。内鞘
铠装挤出成型的内护套。这种方法确保了线束的结构不会被分散。
6。屏蔽
屏蔽层以优化的编织角紧密地编织在内护套中。松动织带会降低EMC的防护能力,盾构由于屏蔽失效而很快失效。紧密编织屏蔽层还具有抗扭转的效果。
7。外鞘
由不同改性材料制成的外护套具有不同的功能,具有防紫外线功能,具有抗低温功能、耐油性和成本优化。但所有这些外护套都有一个共同点,高耐磨性,不会粘在任何东西上。外护套必须具有较高的柔性,而且还具有支撑功能。当然,应该是高压成型。
聚氨酯拖缆与特种PVC混合料的性能比较
以下信息基于我们目前的知识和经验。必要时,有关组织或者个人应当自行进行综合测试。上述信息不受法律效力的保障,也与任何第三人的权益无关。

由于国内拖曳电缆有许多不同的用途,有些场合并不需要高质量的拖缆,因此我们引进了各种不同类型的拖缆(也称拖缆),在不同的要求下,结构分为:
1。分层电缆(优点:制造成本相对较低)
2。分束电缆(优点:循环周期短,弯曲半径小,使用寿命长)。
材料分为:
聚氯乙烯拖缆(优点:制造成本相对较低)
PUR拖缆(优点:在恶劣环境中使用——耐油、耐磨、耐寒、耐水、耐紫外线、耐酸碱)


如何选择合适的柔性缆拖曳系统?
相同质量的拖曳柔性电缆,相同的制造材料,具有不同的质量差异。
结构有什么不同?我们以普通牵引电缆和DRAC600系列电缆为例,同样的3×0.5平方米电缆,同样是具有PVC混合绝缘和蒙皮的牵引链。
移动周期是普通拖曳电缆的200万倍,比DRAC600系列少300万倍。DRAD600系列的弯曲半径是弯曲半径的5倍,明显小于普通链式电缆的8倍弯曲半径。因此,DRAD600系列(高品位拖缆,可与进口牵引链电缆相媲美)常用于弯曲半径小、周期长的设备上。
那么它们之间的区别究竟是什么呢?
说到这一点,我们将提到两种结构过程,即绞合和分裂。
分层电缆:大部分电缆芯线紧密地缠绕在中心线上,并紧密地缠绕成若干层。电缆外缠有挤压护套。当电缆弯曲时,拉紧电缆的内径,拉出外径,循环次数不能达到所需的cc120个数。
电缆芯线缠绕在一起,芯线缠绕在拉伸材料的中心周围。由于多波束形成过程,弯曲电缆的内径和外径在电缆中被多次改变。电缆中心线附近的张力和压力平衡,使电缆内部。该零件结构稳定可靠,拖缆的弯曲力也能保持稳定。
这些是结构上的差异。材料有什么不同吗?
在材料方面,我们主要有特殊的PVC混合物和低粘度的PUR基混合物。它们之间有什么区别?我们用下面的表格向您解释:
拖链拉索、拖链、拉链、折弯电缆生产厂家定制
聚氨酯拖缆与特种PVC混合料的性能比较
以上只是一个典型的数据,而不是一个产品规格指标。
以上信息基于我们目前的知识和经验。必要时,有关组织或者个人应当自行进行综合测试。上述信息不受法律效力的保障,也与任何第三人的权益无关。


拖缆的安装和注意事项:
从上个世纪80年代开始,工业自动化使能源供应系统过载,导致电缆失效。在一些严重的情况下,电缆“旋转”和断裂导致整个生产线停止生产,造成巨大的经济损失。
拖缆的一般要求:
1。电缆的敷设不能扭转,也就是说,不是从电缆卷筒或电缆板的一端解锁电缆,而是首先[ 1 ]转筒或电缆盘展开电缆,必要时,电缆可以展开或悬挂。用于该场合的电缆只能直接从电缆线圈获得。
2。要注意电缆的弯曲半径小。(信息可在软牵引电缆选择表中找到)
三。电缆必须松散地布置并布置在牵引链中,以尽可能分开地布置,分离或穿透到支架中的单独的空隙中。链中的电缆之间的间隙应至少为电缆直径的10%。
4。拖链中的电缆不能接触或被困在一起。
5。电缆的两个点必须固定,或者至少必须固定在牵引链的末端。一般电缆的运动点与牵引链末端之间的距离应为电缆直径的20-30倍。
6。确保电缆在弯曲半径内完全移动,也就是说,不能移动力。这样,电缆可以彼此相对移动或引导设备。运行一段时间后,检查电缆的位置。检查必须在推拉运动之后进行。
7。如果拖链断开,电缆也将需要更换,因为过度拉伸造成的损坏是不可避免的。
