STP/UTP/SFTP等型号网线相关常识

时间:2022-07-19   访问量:1051

本文摘抄于网络间,原站不知处。若有侵权,请联系告之,并尽快删除。

网线类别:

一、网线的概念:设备之间发送接收各种信息,都是依靠传输介质来传递信息的,在网络设备之间传递信号的线缆,被称为网络线缆,简称网线

二、网线组成:网线通常是“双绞线”,材质是绝缘的铜导线,两两逆时针缠绕在一起。(有利于减低内部的串扰和减少外部的干扰)。
PS:
1.双绞线定义:作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。
2.为什么要把二根线双绞缠绕?:因为这种相互缠绕改变了电缆原有的电子特性,这样减少自身的串扰,可以最大程度上防止其它电缆上的信号对线缆上的干扰。

三、网线主要分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP):
1.STP(独立屏蔽双绞线):在芯线外增加铝箔层包裹,目的在于减少信号的衰减。每4对线合包还有一个金属编织屏蔽层,以减小辐射,防止信息被窃听。适用于高速网络数据传输和高保密性传输。但价格较高,安装也比较复杂。

2.UTP(非屏蔽双绞线):这类是目前普通市场应用最多的布线系统线材,只有一层绝缘胶皮包裹,用于传输带宽在250MHz以下,没有特殊性能要求(电磁屏蔽)的普通网络应用。价格便宜、组网灵活、施工和维护方便,平时使用的网线也是UTP居多。

3.SFTP(双屏蔽双绞线):
在STP的铝箔基础上增加编织网,通常用铝镁丝编织网、镀锡铜网,外层是PVC外被,总体说则是有两层屏蔽层、且两层屏蔽层之间必须有绝缘隔离。它的优势在于有效减少环境磁场、信号干扰,内部信号衰减程度低。缺点是柔软性差且昂贵,这种具抗干扰及高度保密传输的线材,适用特殊环境的专业布线工程中。

4.FTP(铝箔屏蔽的双绞线):具有使用带宽较大、有一定抗干扰能力、减少信号衰减,回收低烟无卤、环保的优点。

5.ASTP(铠装型双绞屏蔽网线(电缆)):是较为特殊的双屏蔽网线,在以上双屏蔽线的基础上,外层为钢带铠装层,使用时,钢带铠装层两端接地,最内层屏蔽一端接地。具有双屏蔽线的效果外,强度较高,可用于鼠害频繁或有防爆要求的布线系统,一般屏蔽线比非屏蔽线在成本和安装上都会贵一些,弯曲性能稍差。

三、网线必知概念:
1.屏蔽层:指的是铝箔和编织网。
2.屏蔽网线:指的是内部有屏蔽层的网线。
3.单屏蔽网线:屏蔽层只有一层铝箔纸。
4.双屏蔽网线:在对绞线外包裹着一层铝箔,并有一层金属编织网。
5.网线绞距:指的是内部线对双绞扭绕一节的长度就是绞距,用来表示每对线对相互缠绕的紧密程度

四、双屏网线和非屏蔽网线用途:双屏蔽网线和非屏蔽网线是根据的使用的环境不同来区分的,双屏蔽网线主要是用有强干扰的环境中,非屏蔽网线是使用在普通日常的网络环境中。

线径(AWG):

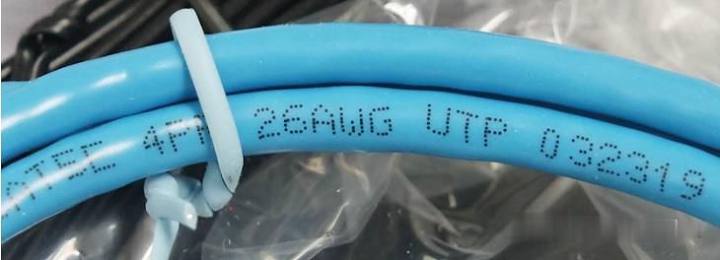

AWG标识:美国导线规格,这是“线径”的标识。

AWG:表示导线形成最后直径前所要经过的孔的数量,数值越大,导线经过孔的等级越高,导线的直径也就越小。

注:AWG前面的数字越小,说明线缆的直径越大,线缆越粗,电阻越低,价格通常越高。

网线的接线标准:

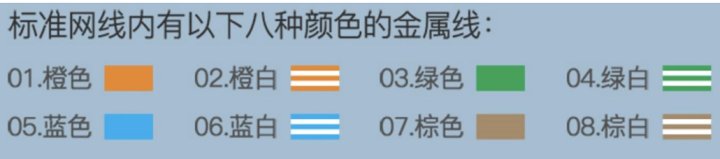

一、网线的主要颜色是4种:绿、蓝、橙、棕和“白+颜色”(与这些颜色的线缠绕在一起)

568B标准:2145687

二、网线的接线标准:
前言:常用的接线标准是网线两端都是568B的标准。

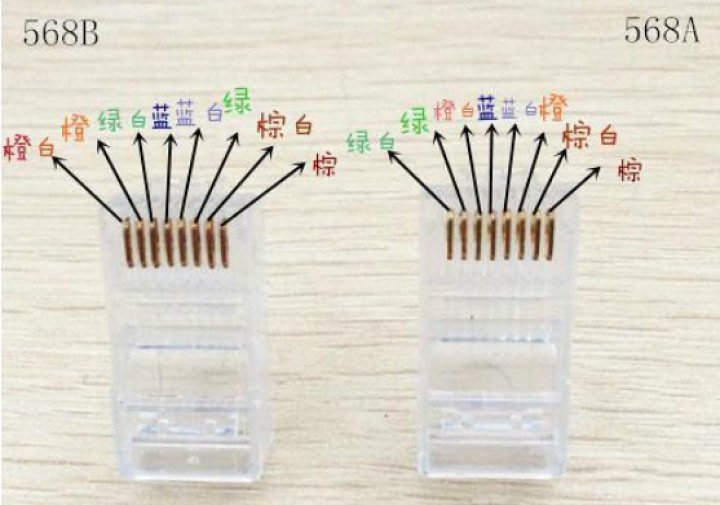

1.568A标准:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕【交叉线】
2.568B标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕【平行线】

三、两种网线接法:
交叉(联)线的做法:一头采用568A标准,一头采用568B标准。
平行(直通)线的做法:网线两端同为568A标准或568B标准(一般用到的都是568B平行(直通)线的做法)。

四、两种网线接法的用途区别:
1.如果连接的双方地位不对等,则使用平行(直通)线。【Eg:电脑连接到路由器或交换机】。
2.如果连接的两台设备是对等的,则使用交叉线。【Eg:电脑连接到电脑】。

五、双绞线执行标准接法原因:
1.双绞线的标准接法不是随便硬性规定出来的,而是为了尽量保持线缆接头之间布局的对称性而作出,这样一来除了可以使接头内线缆互相的干扰相互抵消而降到最低,同时也使外界干扰的差分信号值能相等,以便抗干扰电路作相减运算来消除之。所以说我们平时做网络线的时候,如果不按标准来制作,虽然有时候线路也能通,但是线路内部各线之间的干扰不能有效消除,从而使信号传输出错率增加,最终导致网络性能下降。

2.双绞线是每两根组成一组,同组两线间信号相同或十分相似,可以防干扰。需要收、发各使用一对绞合线,因为用一对绞合线传输一路信号才能抗干扰,要不稍长距离就会连不通,乱接的话达不到预定效果。

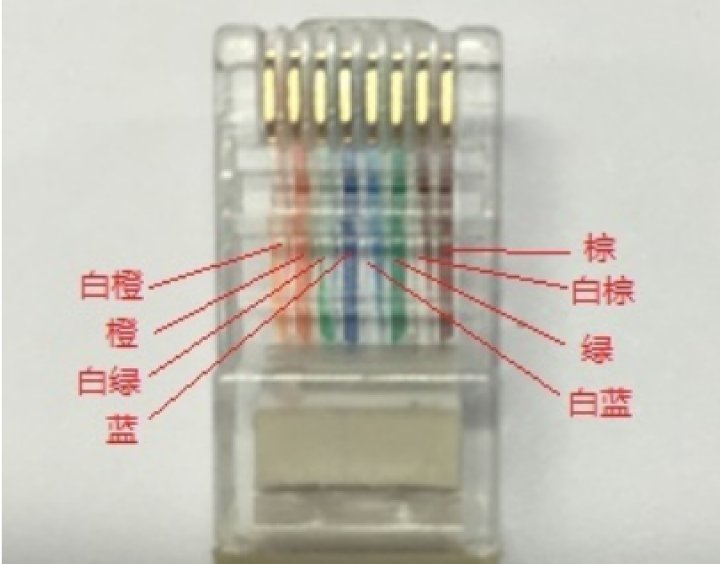

查看网线线序:水晶头弹片向下,左手插入网线,水晶头前端向上从左往右的依次顺序。

568B标准(从左至右)

注:
1.对于百兆网络,只使用到四条线。(从左到右1236)
2.对于千兆网络,万兆,POE供电的网络中,8根网线全部用到,在布线的时确保8芯全通才可。

关于RJ45接口:
1.RJ45接口的定义RJ45不止有接口,还有相对应的水晶头,主要是指8针的连接器,主要用于以太网。“RJ”表示已注册的插座,“45”表示接口标准的序列号。RJ45通常将末端连接到以太网线,用于连接各种网络设备,例如计算机,路由器,交换机等。
2.RJ45是布线系统中信息插座(即通信引出端)连接器的一种,连接器由插头(接头、水晶头)和插座(模块)组成,插头有8个凹槽和8个触点。在FCC(美国联邦通信委员会标准和规章)中RJ是描述公用电信网络的接口,计算机网络的RJ45是标准8位模块化接口的俗称。
3.RJ45水晶头结构是8个凹槽和8个触点(8p8c)的接头,接线时则有两种线序标准:T-568A和T-568B关于RJ11接口。

关于RJ11接口:
1.RJ11由西部电子公司开发的一种接头,常用来连接电话和调制解调器。需要注意的是,RJ11通常指的是6个位置(6针)模块化的插孔或插头,但是只有4针被用到。此外,RJ11也用于4针版本的模块化接插件。
2.RJ11水晶头一般只有6个凹槽和4个触点(6p4c),而且其线序是固定的。

网络模块接线:

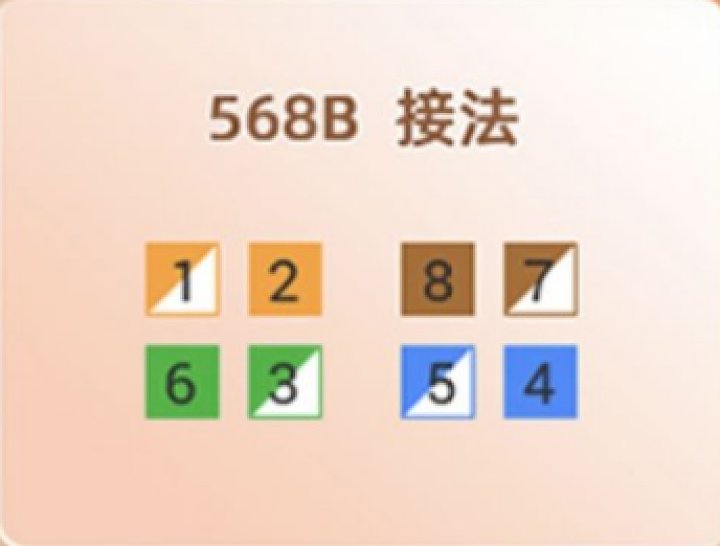

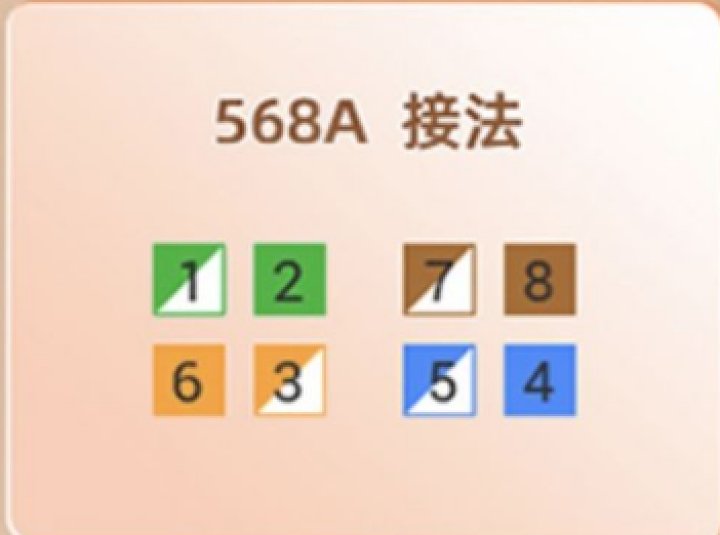

对于网络模块来说,需要按照模块的线序标识进行接线:

网线的专业测试:报告是福禄克(FLUKE)测试。提供FLUKE的测试报告,说明网线的质量是没有问题的。

成品和工程网线推荐六类网线,高要求可以选择七类网线,减少因为布线过长引起的网络问题。(后面会说到这个问题)

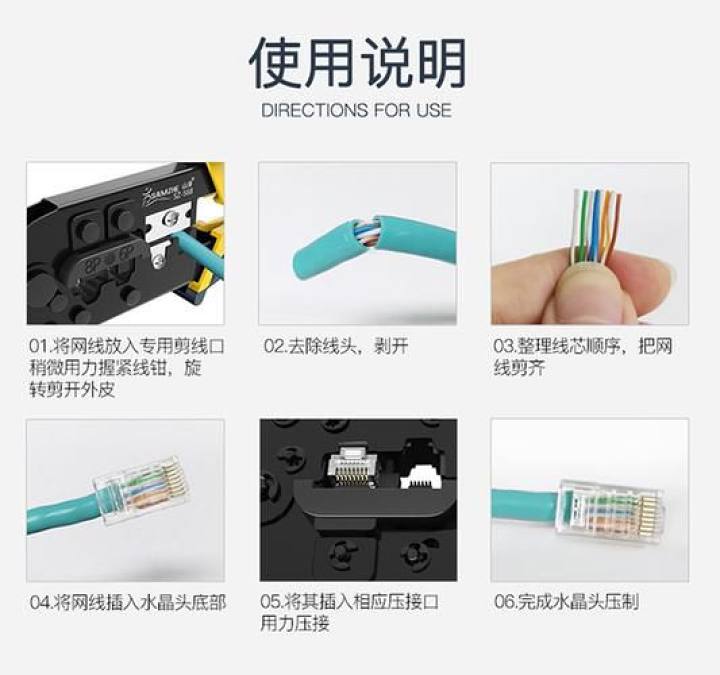

网线制作方法:

1、剪断:利用压线钳的剪线刀口剪取适当长充的网线。
2、剥皮:用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。
3、排序:剥除外包皮后即可见到双绞线网线的4对8条芯线,不同。每对缠绕的两根芯线是由一根全色护套线和一根白色或半色护套线组成。四条全色芯线的颜色为:棕色、橙色、绿色、蓝色。制作网线时必须将4个线对的8条细导线一一拆开,理顺,捋直,然后按照规定的线序排列整齐。排列水晶头8根针脚:将水晶头有塑造料弹簧片的一面向下,有针脚的一方向上,使有针脚的一端指向远离自己的方向,有方型孔的一端对着自己,此时,最左边的是第1脚,最右边的是第8脚,其余依次顺序排列。
4、剪齐:把线尽量抻直(不要缠绕)、压平(不要重叠)、挤紧理顺(朝一个方向紧靠),然后用压线钳把线头剪平齐。这样,在双绞线插入水晶头后,每条线都能良好接触水晶头中的插针,避免接触不良。如果以前剥的皮过长,可以在这里将过长的细线剪短,保留的去掉外层绝缘皮的部分约为14mm,这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长,一来会由于线对不再互绞而增加串扰,二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出,造成线路的接触不良甚至中断。
5、插入:一和以拇指和中指捏住水晶头,使有塑料弹片的一侧向下,针脚一方朝向远离自己的方向,并用食指抵住;另一手捏住双绞线外面的胶皮,缓缓用力将8条导线同时沿RJ-45头内的8个线槽插入,一直插到线槽的顶端。
6、压制:确认所有导线都到位,并透过水晶头检查一遍线序无误后,就可以用压线钳制RJ-45头了。将RJ-45头从无牙的一侧推入压线钳夹槽后,用力握紧线钳(如果您的力气不够大,可以使用双手一起压),将突出在外面的针脚全部压入水晶并头内。

制作网线工具:

水晶头网线钳测线仪注意事项:

(1)需要选择与网线类型匹配工具
(2)网线预留的不够长或者出现损坏不能对接,使用网线转接头延长后的网线,总线缆长度不要超过100米。

网线传输最大有效距离:

双绞线有一个“无法逾越”的“100米”传输距离,最远有效传输距离都为100米。在综合布线规范中,也明确要求水平布线不能超过90米,链路总长度不能超过100米。也就是说,100米对于有线以太网而言是一个极限。

是什么造成了双绞线的100米传输距离上限?因为网络信号在双绞线上的传输,作为一种电子信号,必然要受到电阻和电容的影响,这就导致了网络信号的衰减和畸变。信号的衰减或者畸变达到一定的程度,就会影响到信号的有效、稳定传输。因此,双绞线有传输距离限制。
注:在使用PoE供电时,实际施工时,为保证工程质量,一般取80-90米。PoE供电传输距离并不是由PoE技术来决定的,而是由网线类别和质量决定。

网线的分类:

目前的网线主要分为:超五类,六类,超六类,七类,八类

一、超五类线:CAT5E 最大传输距离100米,传输频率100MHz,传输速率1000Mbps,支持千兆网络。
注:
(1)超五类网线中有4对线缆,1个抗拉线(方便布线)。
(2)五类线和超五类线最大的差别就是超五类线在性能方面有较大的提升,五类线并没有抗拉绳(用来提升网线的抗拉强度)。

二、六类网线:CAT6 最大传输距离100米,传输频率250MHz,传输速率1000Mbps,支持千兆网络。使用6类网线,在55米距离内,可以支持万兆网络。

注:对比超五类网线,增加了十字骨架,将4对线缆分别置于十字骨架的四个凹槽内,同时电缆的直径也更粗。

三、超六类网线CAT6A 最大传输距离100米,传输频率500MHz,传输速率10Gbps,支持万兆网络。

四、七类网线:CAT7 最大传输距离100米,传输频率600MHz,传输速率10Gbps,支持万兆网络。

五、超七类网线:CAT7A 最大传输距离100米,传输频率1000MHz,传输速率10Gbps,支持万兆网络。

注:七类网线是一种8芯屏蔽线,在七类线缆中每一对线都有一个屏蔽层,四对线合在一起还有一个公共大屏蔽层,总屏蔽+对线屏蔽【双层屏蔽(SFTP)】。

八类网线:CAT8 跟七类网线一样的是双层屏蔽(SFTP),传输速率高达40Gb/s,但它最大传输距离仅有30m一般用于短距离数据中心的服务器、交换机、配线架以及其他设备的连接。虽然八类线传输距离短,但传输速率和频率带宽是远远超过其他类的。主要用在网络设备互联的跳线。
