120平方高柔性拖链电缆-往复单元移动使用

关键词:单芯拖链电缆,高柔性电缆,抗拉拖拽电缆

日期:2020-03-09作者:南游电缆
我要分享

单芯大平方高柔性拖链电缆,应用于往复频繁移动单元如拖链当中,一般运行速度不会太快,但是行动距离较长,需要电缆具有一定的抗拉能力,抗拖拽能力。

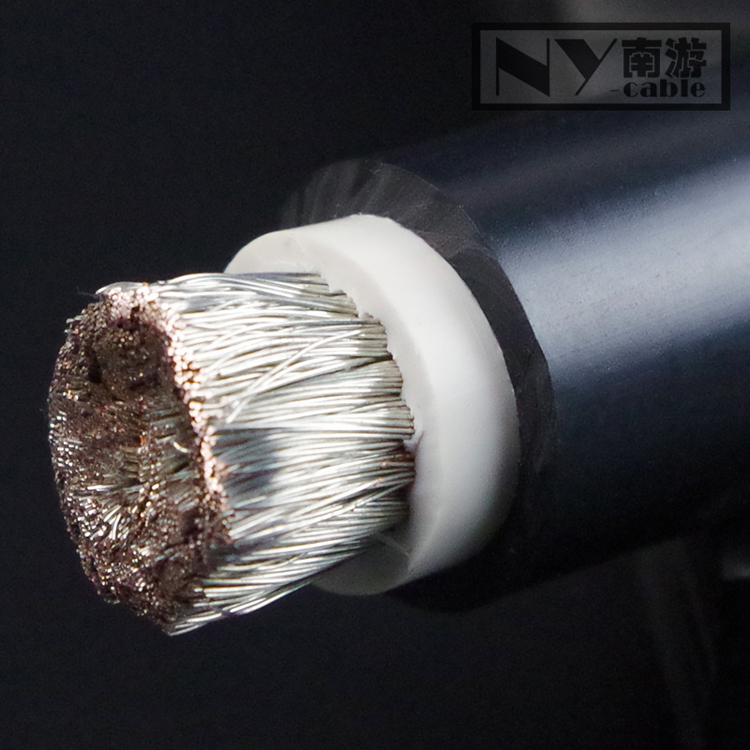

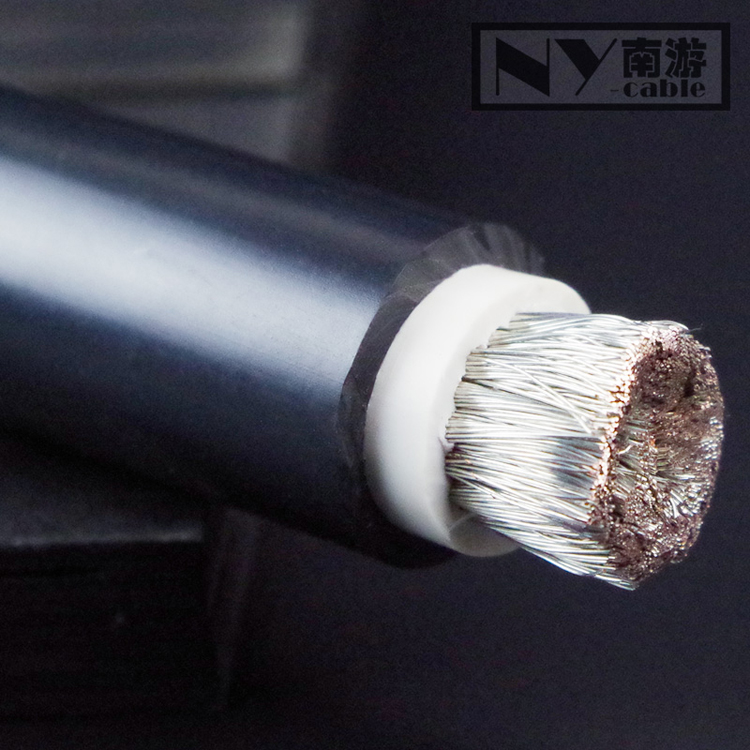

高柔性拖链电缆单芯拖链电缆

120平方高柔性拖链电缆产品应用


非屏蔽结构设计的TRVV拖链电缆,具有高柔软、耐弯曲的基本性能,电缆设计耐弯曲使用寿命>500万次,设计弯曲半径达7.5倍电缆外径,广泛应用于来回循环往复移动弯曲的工业场合和环境。生产的TRVV拖链电缆广泛应用于:
● 拖链、坦克链或移动式便携部件,作为柔性动力电缆使用;
● 用于测量、控制和调节电路
● 设备安装工程、自动化工程电气装备中的电力电路
● 装配线、生产线、汽车制造业、交通设备、数控机床设备、加工设备、工业设备、木工机械等

120平方高柔性拖链电缆产品主要特性


● 优化电缆选材以及设计结构,电缆高柔软、耐弯曲,TRVV拖链电缆可在-20℃低温环境下依旧保持柔软;
● 弹性体材质绝缘和护套材质,不仅满足电缆的电气性能需要,还具有优异的抗机械强度性能,保障电缆的长时间循环往复移动使用;
● 电缆符合CE RoHS认证,产品质量可靠;


120平方高柔性拖链电缆产品结构


导体:无氧裸铜丝多股精绞集束,参照VDE 0295/IEC 60228第6类导体结构(可定制镀锡导体结构)
绝缘:特殊混合弹性体丁晴/汽车料/TPE等材质绝缘;
芯线结构:短节距优化成缆,防扭结构设计,分组式间隙填充;
芯线颜色:截面在0.5平方以下符合DIN47100,芯线截面在0.5平方及以上符合VDE0293;
绕包:柔性无纺布包覆电缆;
护套:南游TRVV拖链电缆以特殊改性弹性体材质作为护套材质,黑色/灰色/橙色可定制;

120平方高柔性拖链电缆产品电气参数

额定电压:芯线<0.5mm2,300/300V;芯线≥0.5mm2,300/500V;
温度范围:-20~+80℃(移动安装);
弯曲半径:7.5xD(移动安装)
接地保护标识:G=含有黄/绿接地保护标识;X=不含黄/绿双色接地保护标识;

120平方高柔性拖链电缆产品选择与安装

在工业化和自动化高度发达的今天,TRVV拖链电缆也已经作为一种专业的应用于高频移动弯曲场合下的高柔性电缆广泛使用。TRVV拖
链电缆,也仅仅只是拖链电缆系列产品中的一种,而我们在选择拖链电缆的时候,需要严格按照我们所需要电缆的电气性能以及使用
要求和环境要求去选择,如移动速度、弯曲半径、耐油性能、防水性能、耐酸碱盐雾性能等。

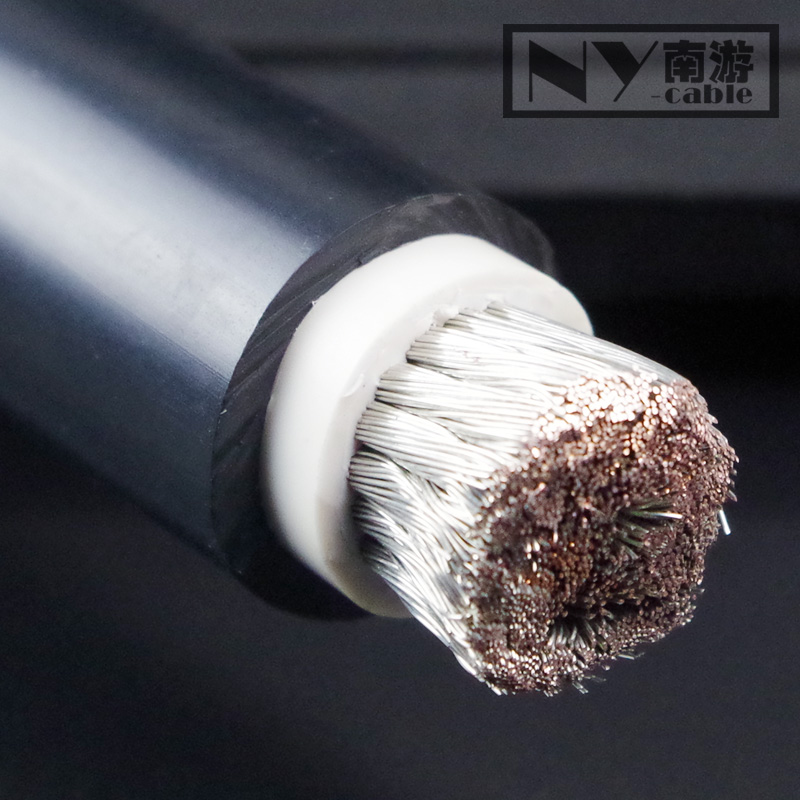

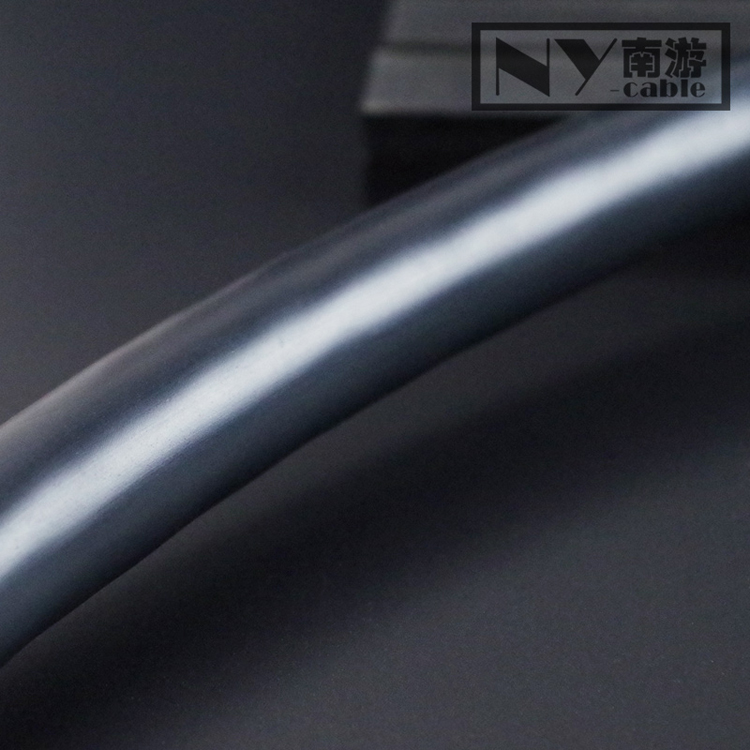

单芯拖链电缆单芯拖链电缆
