柔性伺服动力电缆与信号线的区别

关键词:伺服电缆,高柔性伺服电缆,耐弯曲伺服电缆,耐磨

日期:2019-03-14作者:南游电缆
我要分享
伺服动力电缆与伺服信号线区别在于,动力电缆是伺服电缆动力电源线连接到伺服控制器上(一般为4芯电源线),而信号控制线是编码器反馈给伺服控制器的信号线,应用于伺服系统/伺服电机系统下的专用动力电缆,即伺服电缆,根据使用环境和要求的差异,主要包括固定安装专用伺服电缆以及移动安装专用柔性伺服电缆。设计生产的移动伺服电缆,采用高柔性结构设计,注重电缆选材及设计工艺,保障移动伺服电缆特别是在高频循环往复移动弯曲的拖链部件下的循环弯曲安装使用。

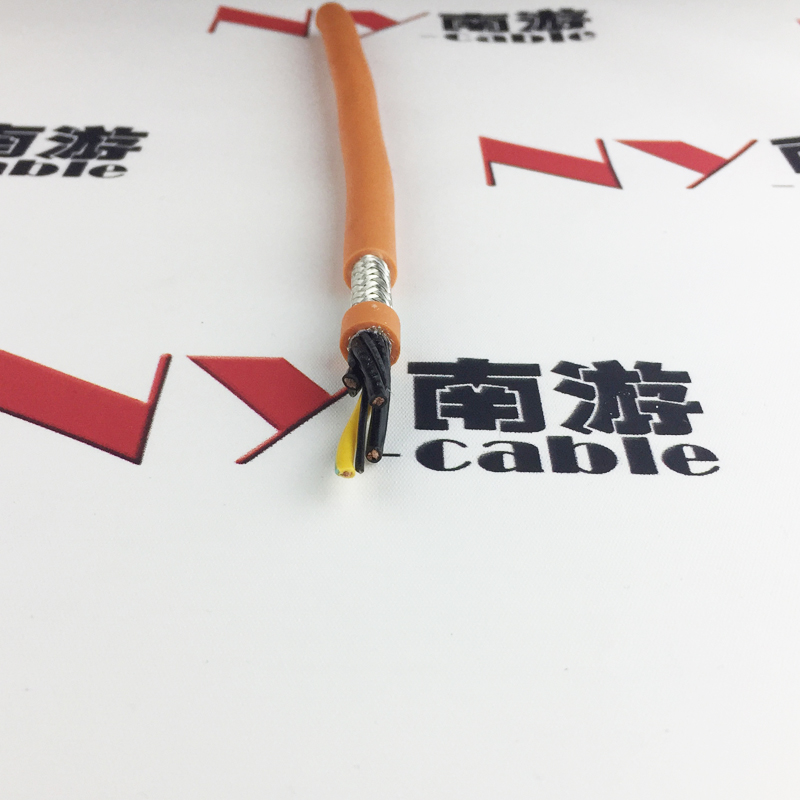

产品设计结构
导体:多股超细无氧裸铜丝精绞电缆导体;
绝缘:特殊混合弹性体材质绝缘;
芯线结构:短节距优化成缆,防扭结构设计;
屏蔽:镀锡铜丝编织电缆高密度屏蔽网层;
护套:特殊改性弹性体丁晴材质;

产品设计参数
额定电压:0.6/1KV及以下电压范围可定制;
温度范围:-20~ 80℃;
弯曲半径:7.5xD(移动安装);
符合认证:CE RoHS;
接地保护标识:G=含有黄/绿双色接地保护标识;X=不含黄/绿双色接地保护标识;

设计生产的移动伺服电缆,还可设计定制:

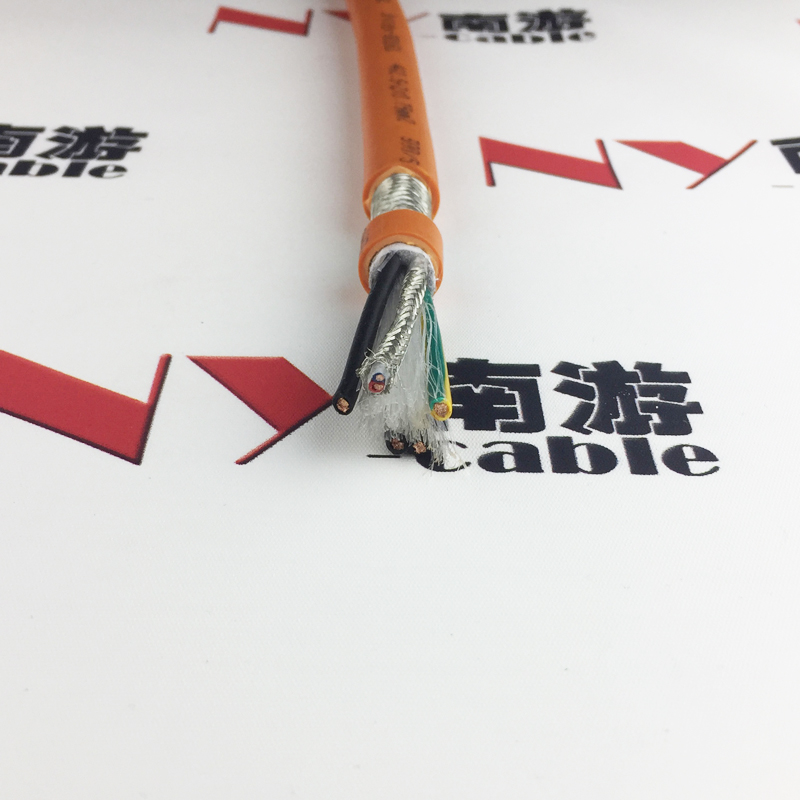

1.组合式伺服电缆:动力芯线 一组或两组控制芯线,集束于一体,能够有效的控制电缆外径,为电缆的敷设安装提供便利;
2.聚氨酯伺服电缆:即以聚氨酯PUR材质作为电缆的外护套,设计电缆具有优异的环境适应性能,特别是耐磨,耐油污,防水,耐腐蚀等,这类移动伺服电缆特别适用于环境较为恶劣的伺服系统下的移动弯曲安装;
生产供应的移动伺服电缆,具有优异的耐弯曲性能,柔性性能优异,特别适用于伺服系统下的拖链或其他类似便携式部件的高频移动弯曲安装使用。
SERVO430 4x1.5+(2x1.0) 13.7 14.2 13143
SERVO430 4x2.5+(2x1.0) 14.9 15.4 16694
SERVO430 4x4.0+(2x1.0) 16.7 17.7 21729
SERVO430 4x6.0+(2x1.0)) 18.2 19.2 28889
SERVO430 4x10.0+(2x1.0) 23.4 24.4 44659
SERVO430 4x16.0+(2x1.0) 25.8 27.3 63030
SERVO430 4x25.0+(2x1.0) 30.4 31.9 93613

SERVO430 4x1.5+(2x0.75) 13.5 14.0 12585
SERVO430 4x2.5+(2x0.75) 14.6 15.1 16191
SERVO430 4x4.0+(2x0.75) 16.5 17.5 21056
SERVO430 4x6.0+(2x0.75) 17.8 18.8 28395
SERVO430 4x10.0+(2x0.75) 23 24.0 44053
SERVO430 4x16.0+(2x0.75) 25.6 27.1 62676
SERVO430 4x25.0+(2x0.75) 30.2 31.7 92901

SERVO430 4x1.5+(2x1.5) 13.8 14.3 14106
SERVO430 4x2.5+(2x1.5) 15.1 16.1 17786
SERVO430 4x4.0+(2x1.5) 17.3 18.3 23078
SERVO430 4x6.0+(2x1.5) 18.6 19.6 29984
SERVO430 4x10.0+(2x1.5) 23.6 24.6 45702
SERVO430 4x16.0+(2x1.5) 26.5 28.0 64837
SERVO430 4x25.0+(2x1.5) 31.2 32.7 94857
