伺服编码器反馈电缆高速移动走拖链等工艺要求

关键词：伺服电缆,高柔性伺服电缆,耐弯曲伺服电缆,耐磨

日期：2019-03-14作者：南游电缆

我要分享

伺服编码器反馈电缆高速移动走拖链等工艺要求-伺服电机电缆与编码器电缆应用于伺服编码器拖链系统下的编码器电缆,需要随拖链系统的来回移动而循环往复移动弯曲使用。因此,这类编码器电缆需要具备高柔性结构；编码器电缆主要作为编码器信号的传输和反馈电缆使用,因此,电缆的信号传输性能和屏蔽抗干扰性能也有较高的设计要求。

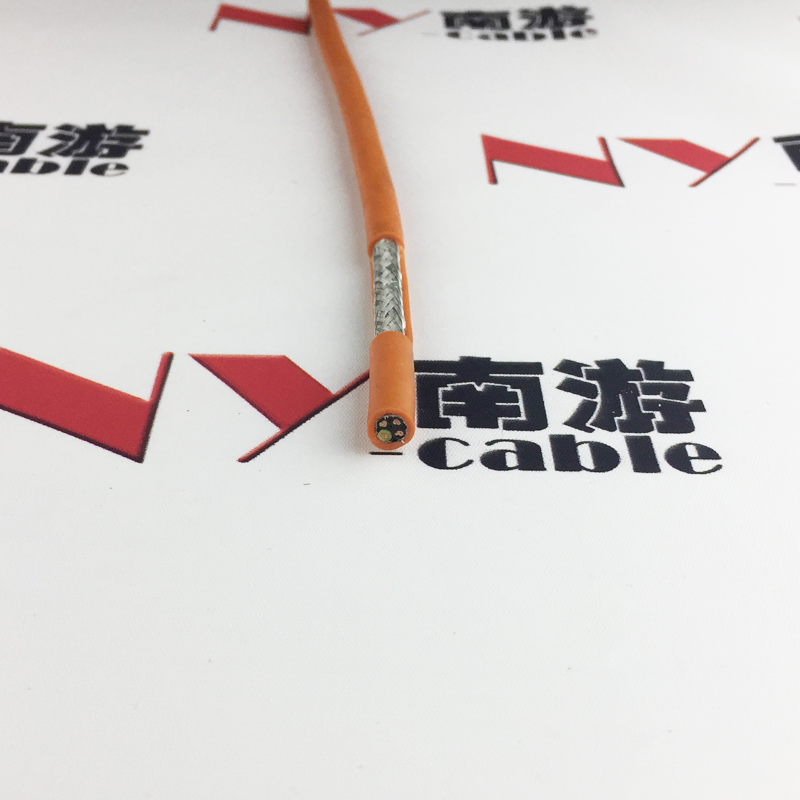

产品设计特性

1.高柔性,耐弯曲：特别适用于编码器拖链系统下的循环往复移动弯曲安装使用；

2.信号传输反馈：南游编码器电缆设计应用差分技术原理,设计电缆芯线两两双绞成对,电缆差分信号传输性能优异；

3.屏蔽抗干扰：应用于编码器拖链系统下的高柔性编码器电缆,采用镀锡铜丝编织电缆高密度屏蔽网层,设计电缆具备优异的抗电磁干扰性能；

4.环境适应性能：优选特殊改性弹性体丁晴/聚氨酯材质作为电缆的外护套材质,南游编码器电缆具备优异的环境适应能力,广泛应用于干燥或潮湿的室内外环境,特别是聚氨酯编码器电缆,可适用于多油污,多水,具备腐蚀性等复杂恶劣工况场合。

5.电缆设计符合CE RoHS认证,产品质量可靠。

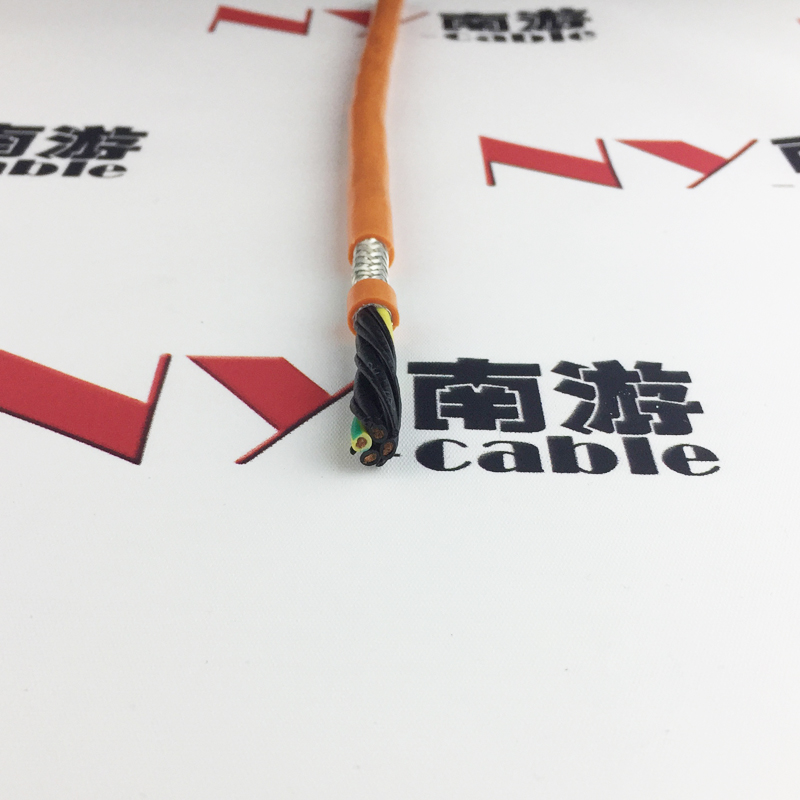

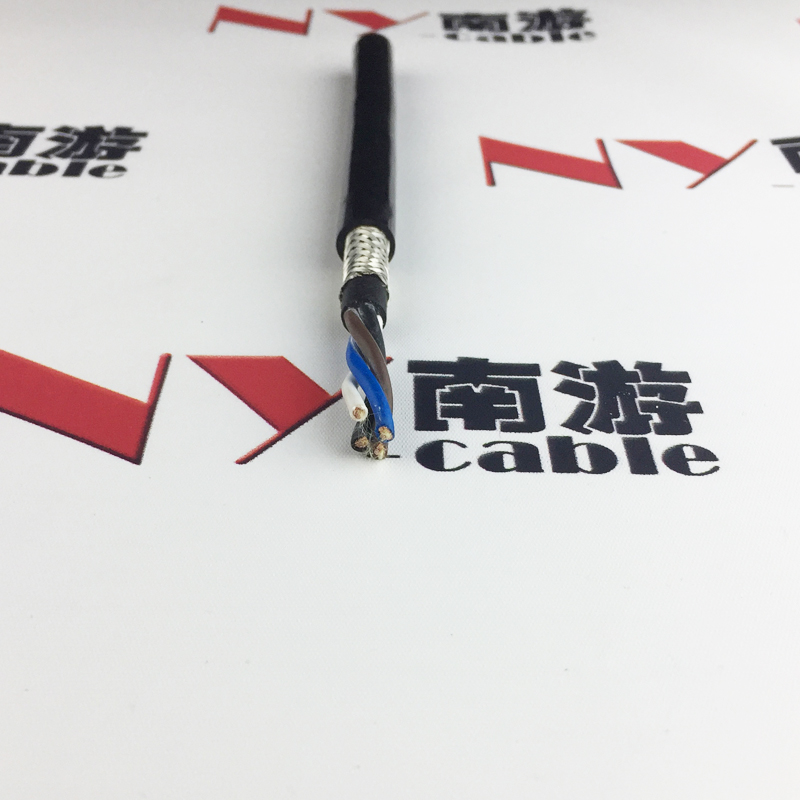

产品设计说明

产品名称：高柔性编码器电缆

产品品牌：南游

额定电压：300/300V~300/500V；

温度范围：-40~ 90℃温度范围可定制；

弯曲半径：7.5xD（移动安装）；

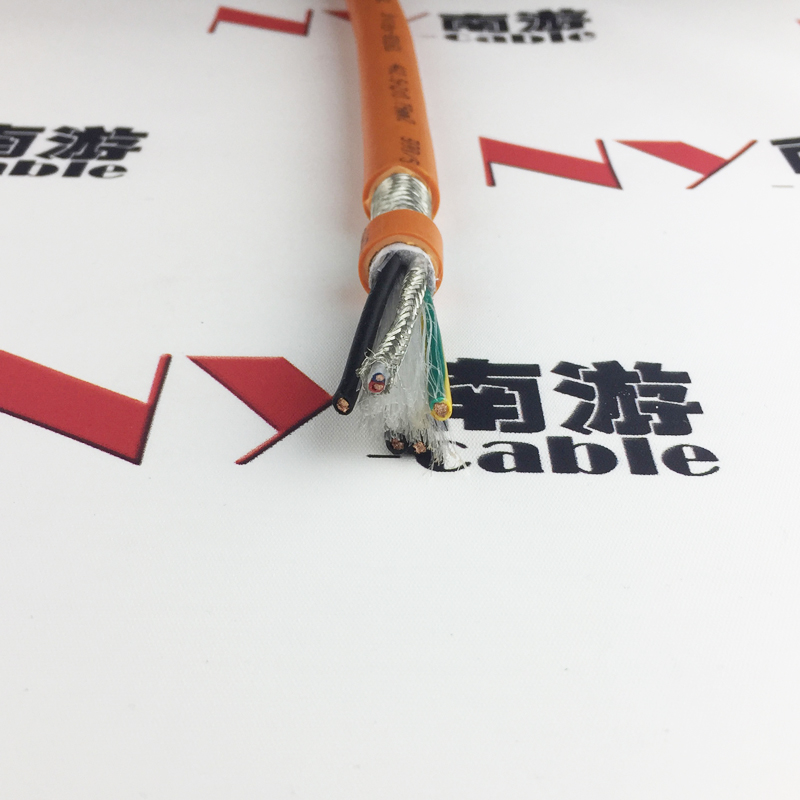

南游电缆,专业的编码器电缆厂家,设计电缆优选超细无氧裸铜丝作为电缆导体（导体符合VDE 0295/CLASS 6类标准）,优选高机械性能绝缘材质,优选镀锡铜丝编织电缆高密度屏蔽网层,优选弹性体丁晴/聚氨酯材质作为电缆外护套,保障电缆的高柔性耐弯曲性能,以及优异的信号传输和反馈性能。

型号	型号	标称外径/下限mm	外径上限mm	50
SERVO430	4x1.0+(2x0.5)	11.6	12.1	9190
SERVO430	4x1.5+(2x0.5)	12.5	13.0	11066

SERVO430	4x1.5+(2x1.0)	13.7	14.2	13143
SERVO430	4x2.5+(2x1.0)	14.9	15.4	16694
SERVO430	4x4.0+(2x1.0)	16.7	17.7	21729
SERVO430	4x6.0+(2x1.0))	18.2	19.2	28889
SERVO430	4x10.0+(2x1.0)	23.4	24.4	44659
SERVO430	4x16.0+(2x1.0)	25.8	27.3	63030
SERVO430	4x25.0+(2x1.0)	30.4	31.9	93613

SERVO430	4x1.5+(2x0.75)	13.5	14.0	12585
SERVO430	4x2.5+(2x0.75)	14.6	15.1	16191
SERVO430	4x4.0+(2x0.75)	16.5	17.5	21056
SERVO430	4x6.0+(2x0.75)	17.8	18.8	28395
SERVO430	4x10.0+(2x0.75)	23	24.0	44053
SERVO430	4x16.0+(2x0.75)	25.6	27.1	62676
SERVO430	4x25.0+(2x0.75)	30.2	31.7	92901

SERVO430	4x1.5+(2x1.5)	13.8	14.3	14106
SERVO430	4x2.5+(2x1.5)	15.1	16.1	17786
SERVO430	4x4.0+(2x1.5)	17.3	18.3	23078
SERVO430	4x6.0+(2x1.5)	18.6	19.6	29984
SERVO430	4x10.0+(2x1.5)	23.6	24.6	45702
SERVO430	4x16.0+(2x1.5)	26.5	28.0	64837
SERVO430	4x25.0+(2x1.5)	31.2	32.7	94857
