南游3×70mm²+1×50mm²行车扁电缆扁电缆-YFFBG带双钢丝扁电缆设计特点

关键词：耐油污扁电缆,屏蔽扁电缆,有轨行车扁电缆,室内

日期：2019-08-19作者：南游电缆
我要分享

柔性扁平电缆具有抗气候变化的特性，聚氨酯材质护套，RAL7001，适用于重型移动式机械设备的悬挂随行移动安装使用或者卷筒。电缆型号，柔性连接控制电缆，设计电缆弯曲半径达8。扁电缆|行车扁，特殊改性弹性体丁晴材质。耐腐蚀等特殊使用环境，可设计定制生产耐酸碱盐雾腐蚀系列扁电缆。保证了电缆整体的柔软度，行车扁电缆产品优势相对圆形电缆而言，自由悬挂，行车扁电缆|YVFB扁电缆典型应用，扁电缆更有节省安装空间和成本等优点。对于复杂差的环境。欢迎详询，


南游3×70mm²+1×50mm²行车扁电缆扁电缆-YFFBG带双钢丝扁电缆设计特点

YFFBG扁电缆,其抗拉元件采用双钢丝结构设计,电缆两侧置入高强度镀锌抗拉钢丝绳,电缆具有优异的柔软抗拉性能。南游YFFBG带双钢丝扁电缆,根据不同的工艺设计结构以及应用环境,

其带钢丝情况也具有差异性,因此,南游电缆特别建议：

南游3×70mm²+1×50mm²行车扁电缆扁电缆-YFFBG带双钢丝扁电缆设计特点

当扁电缆是梅花型排列时：
1.自由使用长度大于35M；
2.运行速度大于1.6M/s；
应考虑在电缆中增加承力元件,承力元件一般为镀锌钢丝绳或纤维绳如芳纶纱等
行车扁电缆是一字型排列时
1.自由悬挂长度大于80M;
2.运行速度为4.0m/s-10.0m/s;
应考虑在电缆中增加承力元件,承力元件一般为镀锌软钢丝绳。

南游3×70mm²+1×50mm²行车扁电缆扁电缆-YFFBG带双钢丝扁电缆产品设计特性

1.带双钢丝扁电缆,以镀锌抗拉钢丝作为承力抗拉元件,电缆抗拉性能优异；
2.扁平柔性结构设计,电缆适用于设备间的移动安装使用,广泛适用于行车,起重机等多种移动设备；
3.扁平结构设计,有效的控制电缆的成品外径尺寸,为电缆的敷设安装提供便利；
4.产品设计符合CE RoHS,产品质量可靠；

南游3×70mm²+1×50mm²行车扁电缆扁电缆-YFFBG带双钢丝扁电缆产品设计参数

额定电压：0.6/1KV及以下电压范围可定制；
温度范围：-20~ 80℃；
弯曲半径：8*D（移动安装）；
接地保护标识：G=含有黄/绿双色接地保护标识；X=不含黄/绿双色接地保护标识；
符合认证：CE RoHS；
阻燃性：符合IEC60332-1

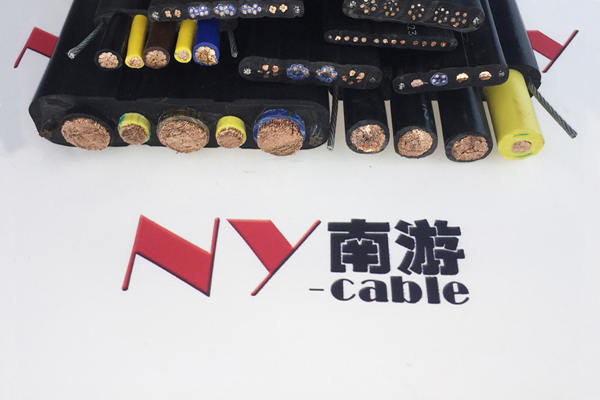

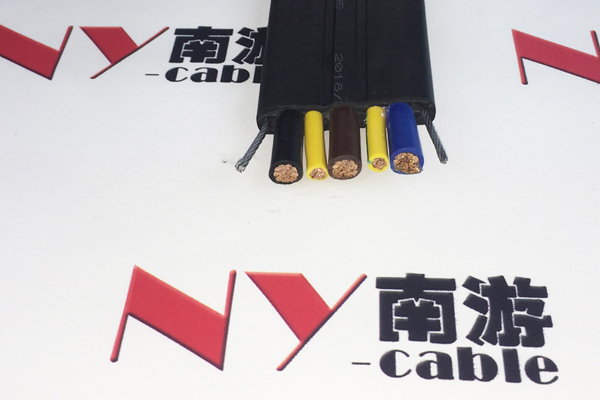

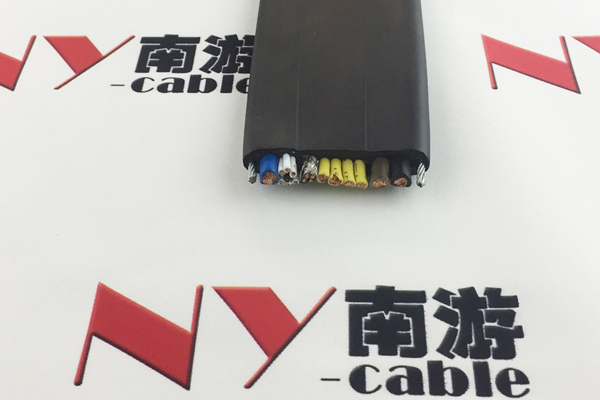

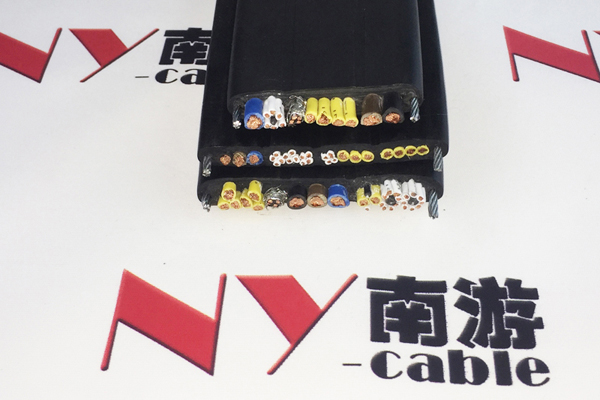

南游3×70mm²+1×50mm²行车扁电缆扁电缆-YFFBG带双钢丝扁电缆图片及表格

YFFB(G)

2

50

46.8±2.0

17.4±1.0

1954.3

一字排列(带钢丝)

YFFB(G)

3

50

63.0±2.5

17.4±1.0

2703.5

一字排列(带钢丝)

YFFB(G)

4

50

79.2±2.5

17.4±1.0

3452.8

一字排列(带钢丝)

YFFB

2

70

38.8±2.0

19.4±1.0

2050.6

一字排列

YFFB

3

70

56.8±2.0

19.4±1.0

3032.5

一字排列

YFFB

4

70

74.8±2.5

19.4±1.0

4014.3

一字排列

YFFB

5

70

90.8±2.5

19.4±1.0

4941.4

一字排列

YFFB(G)

2

70

50.4±2.0

19.4±1.0

2460.2

一字排列(带钢丝)

YFFB(G)

3

70

68.4±2.5

19.4±1.0

3442.1

一字排列(带钢丝)

YFFB(G)

4

70

86.4±2.5

19.4±1.0

4424

一字排列(带钢丝)

YFFB

2

95

43.0±2.0

21.6±1.0

2643.4

一字排列

YFFB

3

95

63.0±2.5

21.6±1.0

3914.2

一字排列

YFFB

4

95

83.0±2.5

21.6±1.0

5185.1

一字排列

YFFB(G)

2

95

54.6±2.0

21.6±1.0

3089.1

一字排列(带钢丝)

YFFB(G)

3

95

74.6±2.5

21.6±1.0

4360

一字排列(带钢丝)
