行车扁电缆-移动扁平电缆设计要求及结构决定扁电缆的使用寿命，正确的结构直接影响电缆是否能使用安全工作-行车扁电缆厂家-南游电缆,是上海地区的一家专业的特种柔性移动电缆厂家,生产供应的行车扁电缆,广泛适用于室内行车,天车等升降,平移的起重设备,广泛作为行车设备的动力或控制连接电缆移动安装使用。
电缆设计要求：
01.电缆需要长时间随行车设备移动使用,设计电缆需要具备优异的柔软,耐弯等优异性能,以保障电缆的随行移动安装或卷筒曲卷安装使用；
02.对于行程距离较长或移动速度较快的,设计行车扁电缆需要具备优异的抗拉性能,以保障电缆不仅能够承受自身重量,还能够承受一定的拉伸力；
03.行车扁电缆应用于室内场合,其使用环境相对良好；对于具备特殊要求的场合和环境下的行车设备,我司可个性化定制适用于复杂工况环境下的移动行车。
产品设计结构：
导体：无氧裸铜丝多股绞合集束,符合VDE 0295/CLASS 5类导体标准；
绝缘：优质高机械性能弹性体材质绝缘；

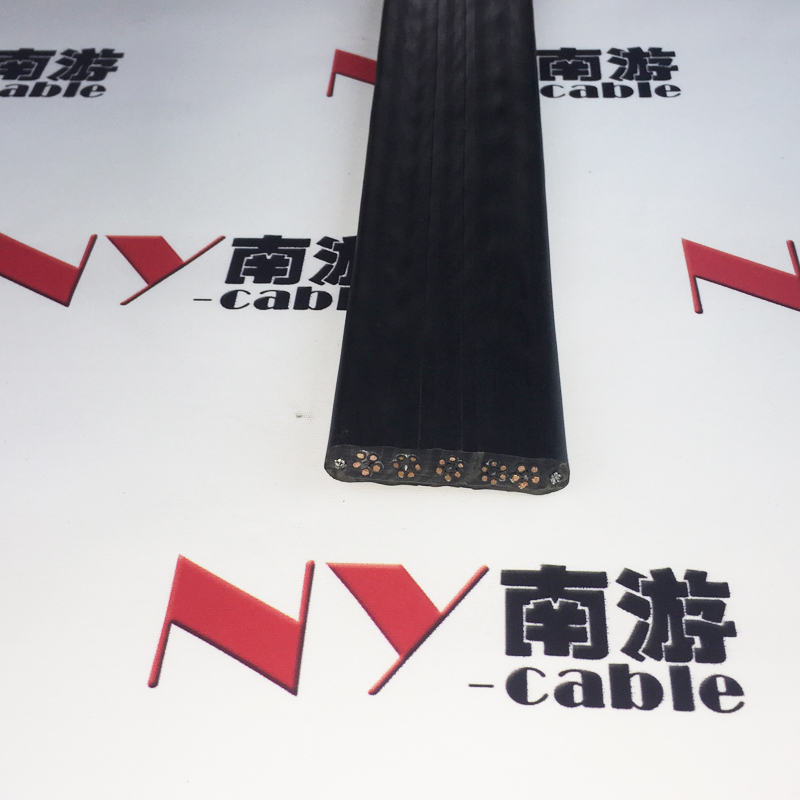

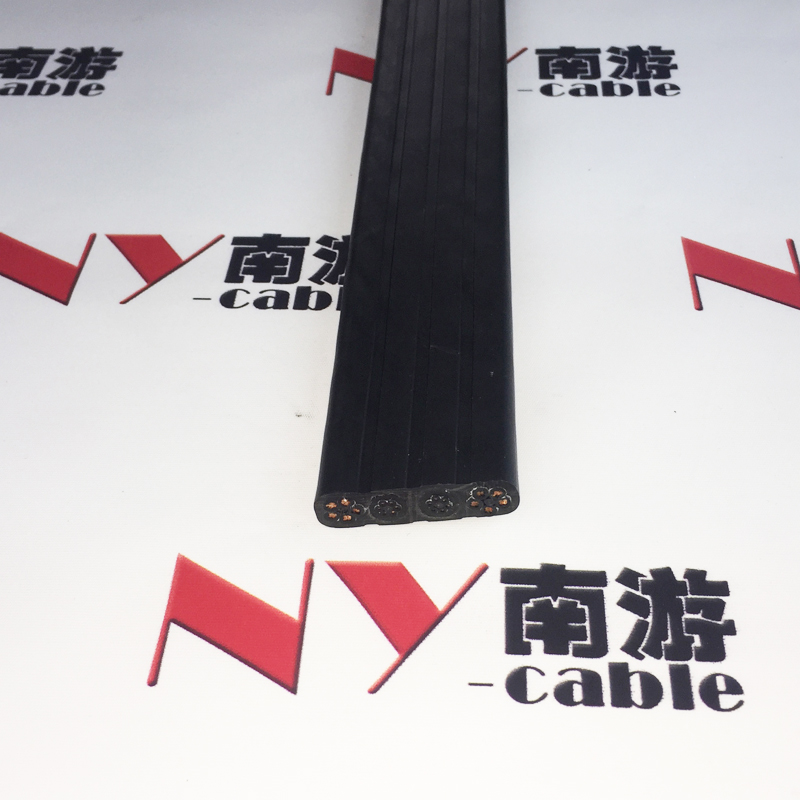

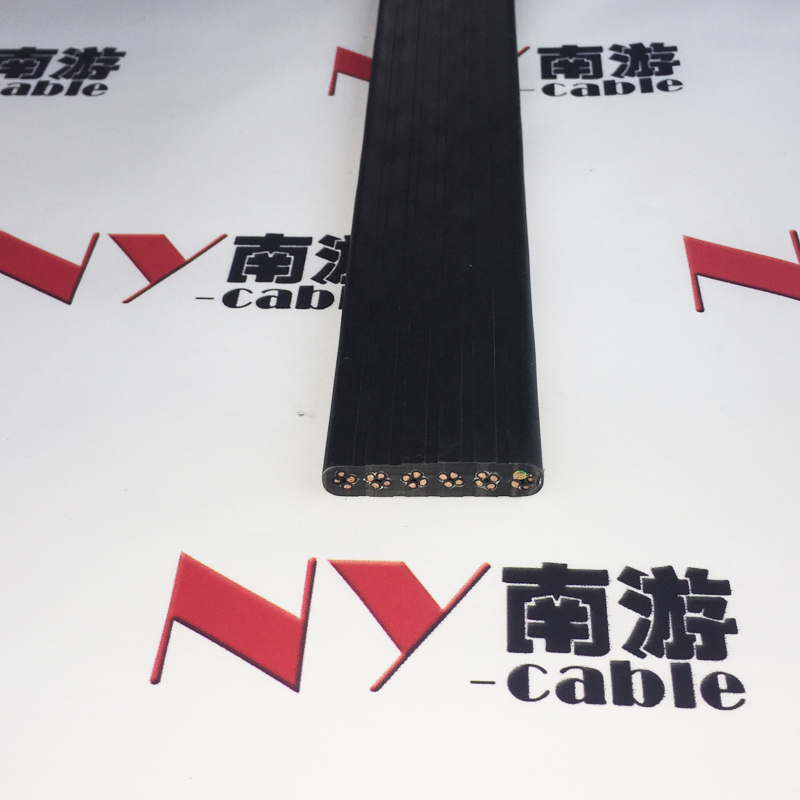

芯线结构：一字型或梅花型；
抗拉元件：镀锌抗拉钢丝绳作为行车扁电缆的抗拉承力元件；
外护套：特殊改性弹性体材质/聚氨酯材质；
产品设计参数：
额定电压：0.6/1KV及以下电压范围；
测试电压：4000V；
温度范围：-15~ 70℃（更广温度范围可定制）；
弯曲半径：8~10xD（移动安装）；
符合认证：CE RoHS；
接地保护标识：G=含有黄/绿双色接地保护标识；X=不含黄/绿双色接地保护标识；

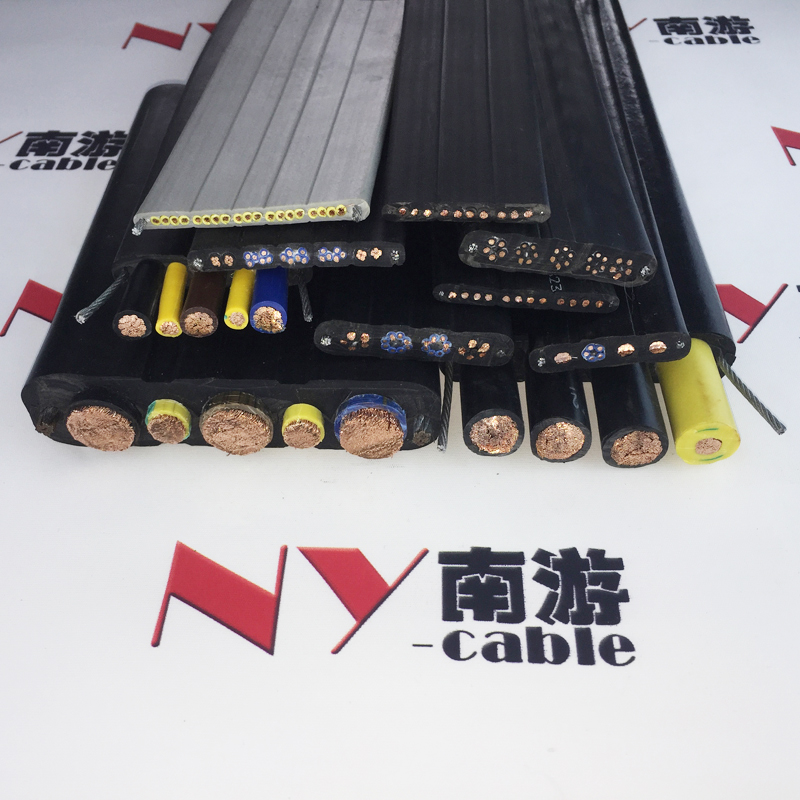

行车扁电缆,专业适用于室内移动行车,天车设备,这类电缆还可广泛适用于龙门吊,起重机,斗轮机,传输机械等优质重型移动式机械设备。
|
型号 |
芯数 |
截面 |
近似宽度mm |
近似厚度mm |
近似密度(kg/km) |
产品大致形状 |
|
F300 |
2 |
0.75 |
8.0±1.0 |
4.6±0.5 |
70 |
一字排列 |
|
F300 |
3 |
0.75 |
10.4±1.0 |
4.6±0.5 |
92 |
一字排列 |
|
F300 |
4 |
0.75 |
13.7±1.0 |
4.6±0.5 |
120 |
一字排列 |
|
F300 |
5 |
0.75 |
17.1±1.0 |
4.6±0.5 |
148 |
一字排列 |
|
F300 |
6 |
0.75 |
19.4±1.0 |
4.6±0.5 |
170 |
一字排列 |
|
F300 |
7 |
0.75 |
21.8±1.5 |
4.6±0.5 |
192 |
一字排列 |
|
F300 |
8 |
0.75 |
24.1±1.5 |
4.6±0.5 |
214 |
一字排列 |
|
F300 |
9 |
0.75 |
26.5±1.5 |
4.6±0.5 |
236 |
一字排列 |
|
F300 |
10 |
0.75 |
28.8±1.0 |
4.6±0.5 |
257 |
一字排列 |
|
F300 |
11 |
0.75 |
31.2±2.0 |
4.6±0.5 |
279 |
一字排列 |
|
F300 |
12 |
0.75 |
33.5±2.0 |
4.2±0.5 |
282 |
一字排列 |
|
F300 |
13 |
0.75 |
35.9±2.0 |
4.2±0.5 |
303 |
一字排列 |
|
F300 |
14 |
0.75 |
39.2±2.0 |
4.2±0.5 |
329 |
一字排列 |
|
F300 |
15 |
0.75 |
41.6±2.0 |
4.2±0.5 |
350 |
一字排列 |
