一款信号电源集成的伺服电机电缆

类别:伺服电缆日期:2019-12-09
我要分享

伺服电缆-伺服电机电缆和伺服控制信号电缆综合电缆-将一对或两对以上信号电缆和和电源动力电缆设计做成一根电缆,

优化设计结构减少所需安装空间与电缆重量,来满足特殊需求用户群体,这样的伺服电缆应用广泛,以其良好的传到屏

蔽性能做到信号线与电源线集成一根电缆互补干扰。

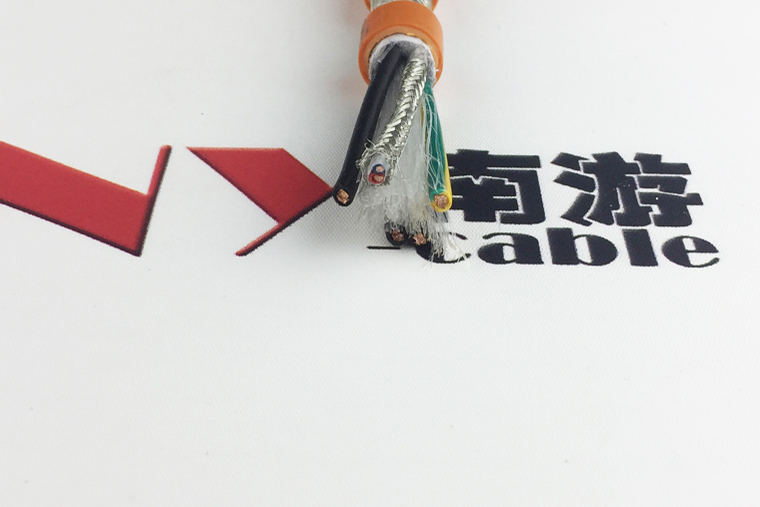

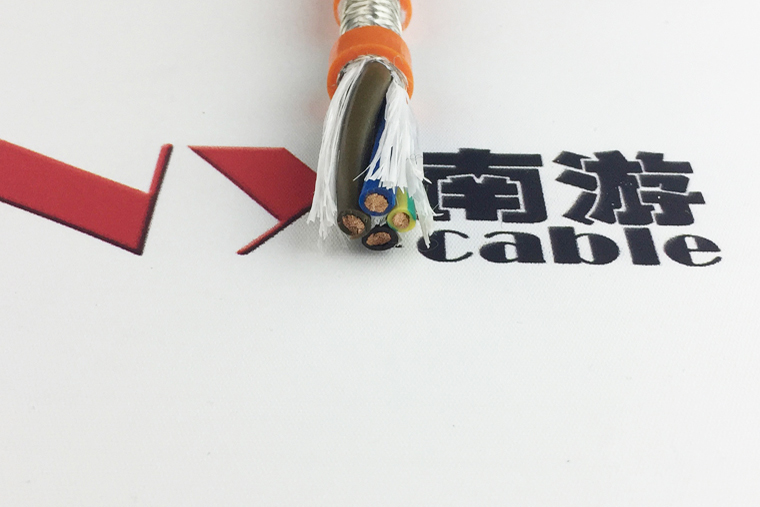

伺服电机电缆伺服马达电缆

关于我们南游伺服电缆的综述



南游伺服电机电缆厂家作为上海地区一家专业性的伺服电缆生产厂家,贴合工况设计,只为更好的呈现产品特性、避免性能过剩;精选原材料、严格生产流程、完善售后检测,只为用“芯”保证产品品质、保障电缆的可靠与安全!
南游电缆(上海)有限公司是一个满足特殊场合使用电线电缆、依托国外先进技术和成熟工艺、由多名国内电缆专家组成的研发团队,专于从事特种电缆的研发、设计、生产以及销售的专业化线缆企业。
在电厂应用领域,上海南游专注于斗轮机卷盘电缆、翻车机和拨车机拖令电缆以及拖链电缆。
在港口应用领域,上海南游专注于轮胎吊、桥式起重机、龙门起重机用拖令、拖链系统电缆,大车卷筒电缆及吊具电缆。
在冶金应用领域,上海南游专注于耐高温电缆,耐酸等耐化学腐蚀电缆,以及运动型高柔性电缆。
在工业制造领域,上海南游专注于耐油、耐弯折高柔性电缆。主要应用于机床、机械手、物料搬运设备、喷绘、木工机械、包装设备等。


伺服电缆结构特性


●导体结构:VDE 0295/IEC 60228第6类导体,采用多股细绞成束超细裸铜丝。
●线芯标识
线芯标识:黑色线芯白色数字编码(VDE 0293)
接地线芯标识:G=有黄/绿双色接地标识,X=无黄/绿双色接地标识


●弯曲半径

移动安装:7.5x电缆外径(可设计生产6.8x电缆外径)
固定安装:5x电缆外径


●使用温度范围(按需生产更低或更高使用温度)

弹性体护套材料:-15℃~+80℃
聚氨酯护套材料:-40℃~+100℃


●工作电压Uo/U

动力线芯:600/1000V
控制线芯:250V/AC


●绝缘电阻:>20 GΩxcm

●测试电阻
动力线芯:4000V
控制线芯:750V

●符合认证:CE RoHS

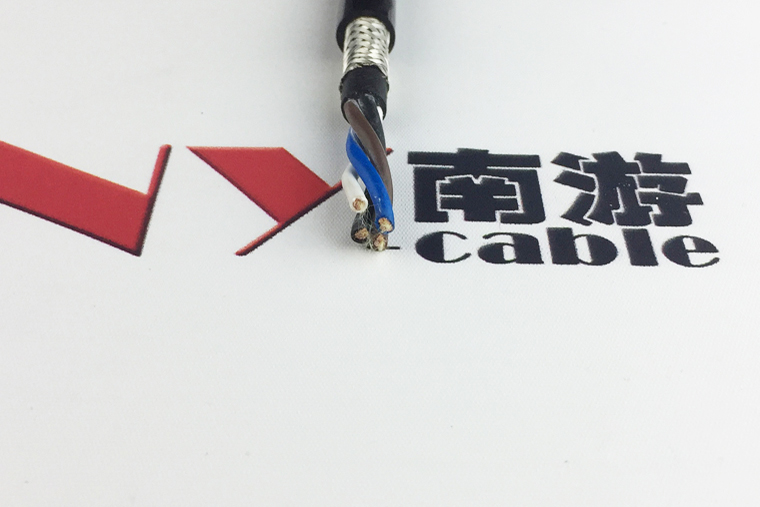

伺服电缆伺服电机电缆

规格

型号

标称外径/下限mm

外径上限mm

SERVO430

4x1.0+(2x0.5)

11.6

12.1

SERVO430

4x1.5+(2x0.5)

12.5

13.0

SERVO430

4x1.5+(2x1.0)

13.7

14.2

SERVO430

4x2.5+(2x1.0)

14.9

15.4

SERVO430

4x4.0+(2x1.0)

16.7

17.7

SERVO430

4x6.0+(2x1.0))

18.2

19.2

SERVO430

4x10.0+(2x1.0)

23.4

24.4

SERVO430

4x16.0+(2x1.0)

25.8

27.3

SERVO430

4x25.0+(2x1.0)

30.4

31.9

SERVO430

4x1.5+(2x0.75)

13.5

14.0

SERVO430

4x2.5+(2x0.75)

14.6

15.1

SERVO430

4x4.0+(2x0.75)

16.5

17.5

SERVO430

4x6.0+(2x0.75)

17.8

18.8

SERVO430

4x10.0+(2x0.75)

23

24.0

SERVO430

4x16.0+(2x0.75)

25.6

27.1

SERVO430

4x25.0+(2x0.75)

30.2

31.7

SERVO430

4x1.5+(2x1.5)

13.8

14.3

SERVO430

4x2.5+(2x1.5)

15.1

16.1

SERVO430

4x4.0+(2x1.5)

17.3

18.3

SERVO430

4x6.0+(2x1.5)

18.6

19.6

SERVO430

4x10.0+(2x1.5)

23.6

24.6

SERVO430

4x16.0+(2x1.5)

26.5

28.0

SERVO430

4x25.0+(2x1.5)

31.2

32.7
