高性能型拖链电缆4-PE绝缘+PE内护套+镀锡屏蔽+PUR外护套结构

关键词:高性能型,拖链,电缆,4-PE,绝缘,+PE,内,护套,

日期:2019-04-18作者:南游电缆
我要分享

应用

用作机械中的数据和控制电缆。高水平的筛选确保了高度的干扰保护。
特殊的内护套有助于增加灵活性,从而实现稳健应用。这种电缆还可用于允许温度范围的户外应用。

高机械应力下的移动使用

适用于拖链系统中频繁连续弯曲600万次以上

对绞电缆用于需要电耦的电路

干燥或潮温的室内环境

伺服设备的信号系统

机械、智能装备及电子、计算机的测量和控制部分

技术数据

标准:适用于EN 50525-2-51
标称电压: UO / U 300 / 500V
绝缘电阻:最小值。20GΩxcm
温度范围: -40°C+ 90°C弯曲。固定安装-50°C+ 90°C
最小弯曲半径:移动弯曲 8 x电缆ø。固定安装5 x电缆ø
测试电压:C / C4000VC / S2000V

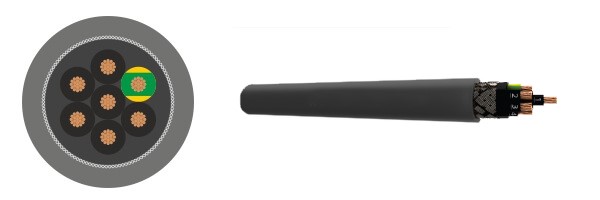

电缆结构

裸铜,细导线符合EN 60228 cl5.
TPE
的线芯绝缘。
黑色芯,连续白色编号符合DIN VDE 0293标准
外层采用绿色/黄色接地芯(3芯及以上)。
线芯以最佳绞合长度绞合在一起。
TPE
内护套。
镀锡铜编织屏。
特种聚氨酯外护套(PUR)。
护套颜色:灰色(RAL 7001)。

属性

高柔性耐弯曲
耐磨

耐油(偶尔耐油,非长期浸泡在油污中)

为了优化EMC功能,我们建议在两端采用铜编织接触。

电缆设计参数

型号

芯数×截面积(mm²)

电缆直径(mm

铜重(kg/km

电缆重量(kg / km

DRAG6004DP

3G 0.5

8.3

31.1

83

DRAG6004DP

4G 0.5

8.8

37.1

95

DRAG6004DP

5G 0.5

9.7

43.3

114

DRAG6004DP

7G 0.5

11.2

53.8

150

DRAG6004DP

12G 0.5

13.7

83.1

226

DRAG6004DP

18G 0.5

15.7

114.4

301

DRAG6004DP

25G 0.5

18.5

176.0

430

DRAG6004DP

2 x 0.75

8.4

31.0

84

DRAG6004DP

3G 0.75

8.7

38.8

95

DRAG6004DP

4G 0.75

9.5

47.0

114

DRAG6004DP

5G 0.75

10.2

55.4

133

DRAG6004DP

7G 0.75

11.9

71.2

179

DRAG6004DP

12G 0.75

14.5

111.8

269

DRAG6004DP

25G 0.75

20.3

236.3

542

DRAG6004DP

2 x 1

8.7

36.2

93

DRAG6004DP

3G 1

9.3

46.3

111

DRAG6004DP

4G 1

9.9

58.3

131

DRAG6004DP

5G 1

10.8

67.6

154

DRAG6004DP

7G 1

12.8

88.2

213

DRAG6004DP

12G 1

15.4

161.2

332

DRAG6004DP

18G 1

17.7

223.2

448

DRAG6004DP

25G 1

21.5

295.9

637

DRAG6004DP

34G 1

23.8

386.0

799

DRAG6004DP

2 x 1.5

9.5

46.8

114

DRAG6004DP

3G 1.5

9.9

60.8

132

DRAG6004DP

4G 1.5

10.8

76.3

161

DRAG6004DP

5G 1.5

11.32

91.0

182

DRAG6004DP

7G 1.5

13.92

119.5

265

DRAG6004DP

12G 1.5

16.8

216.1

416

DRAG6004DP

18G 1.5

20

302.9

591

DRAG6004DP

25G 1.5

23.5

408.1

808

DRAG6004DP

41G 1.5

28.72

635.4

1229

DRAG6004DP

3G 2.5

11.12

90.9

178

DRAG6004DP

4G 2.5

12.32

115.1

222

DRAG6004DP

5G 2.5

14

159.9

296

DRAG6004DP

7G 1.5

16.4

208.5

402

DRAG6004DP

12G 2.5

21

329.4

648

注意:
* G =
带绿色/黄色接地芯
X =
无绿色/黄色接地芯
