拖链电缆

高性能型拖链电缆-PE绝缘+MBR外护套结构

关键词:高性能型,拖链,电缆,-PE,绝缘,+MBR,外,护套,

日期:2019-04-18作者:南游电缆
我要分享

应用

这些是用于机床,工业机械,测量控制和额定工作温度较高的电气应用的电缆。这些适用于受到正常机械应力的机械和生产车间内的油污和潮湿区域。(不耐与矿物油基润滑剂,稀酸,水,碱和其他化学介质接触)。在指定的温度范围内可以室外使用。

高度负载下移动使用

可以解除油污

机械自动化安装工程、自动化设备移动单元

机械生产线、钢铁生产线,输送和运输系统

技术数据

标准:适用于EN 50525-2-51
标称电压: U O / U 300 / 500V
绝缘电阻:最小值。20GΩxcm
温度范围: -40°C+ 90°C弯曲。固定安装-50°C+ 90°C
最小弯曲半径:移动弯曲 7 x电缆ø。固定安装4 x电缆ø
测试电压: 4000V

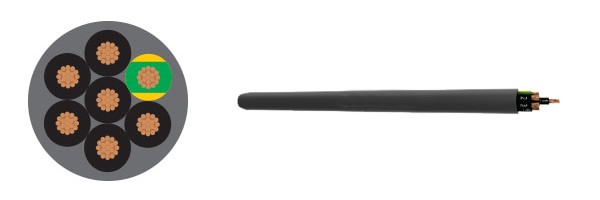

电缆结构

裸铜,细导线符合EN 60228 cl5.
TPE
的线芯绝缘。
根据DIN VDE 0293标准的带有连续白色编号的黑色芯。线芯以
最佳绞合长度绞合成。
特种高度丁晴外护套(MBR)。
护套颜色:灰色(RAL 7001)。

属性

高柔性耐弯曲

广泛耐油。
耐磨和耐缺口。
粘合剂表面低。
耐水解和微生物。在低温下灵活。
抗紫外线ASTM G 154

电缆设计参数

型号

芯数×截面积(mm²)

电缆直径(mm

铜重(kg/km

电缆重量(kg / km

DRAG6003

2 x 0.5

5.9

8.7

39

DRAG6003

3G 0.5

6.2

13.0

45

DRAG6003

4G 0.5

6.9

17.4

57

DRAG6003

5G 0.5

7.4

21.7

67

DRAG6003

7G 0.5

9.1

30.4

100

DRAG6003

12G 0.5

11.3

52.2

158

DRAG6003

18G 0.5

13.2

78.2

220

DRAG6003

25G 0.5

15.0

108.6

290

DRAG6003

2 x 0.75

6.4

13.0

48

DRAG6003

3G 0.75

6.8

19.6

58

DRAG6003

4G 0.75

7.4

26.1

71

DRAG6003

5G 0.75

8.6

32.6

94

DRAG6003

7G 0.75

10.0

45.6

128

DRAG6003

12G 0.75

12.4

78.2

203

DRAG6003

18G 0.75

14.4

117.3

283

DRAG6003

25G 0.75

17.2

163.0

401

DRAG6003

2 x 1

6.8

17.4

57

DRAG6003

3G 1

7.2

26.1

69

DRAG6003

4G 1

8.2

34.8

90

DRAG6003

5G 1

9

43.5

110

DRAG6003

7G 1

11.1

60.8

163

DRAG6003

12G 1

13.2

104.3

244

DRAG6003

18G 1

15.4

156.5

344

DRAG6003

25G 1

19.0

217.3

507

DRAG6003

34G 1

21.8

295.5

675

DRAG6003

41G 1

23.4

356.4

791

DRAG6003

2 x 1.5

7.4

25.5

71

DRAG6003

3G 1.5

8.3

38.2

94

DRAG6003

4G 1.5

9

50.9

116

DRAG6003

5G 1.5

9.8

63.7

140

DRAG6003

7G 1.5

12.2

89.1

209

DRAG6003

12G 1.5

14.5

152.8

317

DRAG6003

18G 1.5

17.6

229.2

471

DRAG6003

25G 1.5

20.7

318.3

653

DRAG6003

41G 1.5

26.3

522.0

1060

DRAG6003

3G 2.5

9.7

63.7

139

DRAG6003

4G 2.5

11.0

84.9

181

DRAG6003

5G 2.5

12.1

106.1

221

DRAG6003

7G 2.5

14.2

148.5

307

DRAG6003

12G 2.5

17.8

254.6

500

注意:
* G =
带绿色/黄色接地芯
X =
无绿色/黄色接地芯
