高性能型拖链电缆-MBR单芯多股导体电缆

关键词:高性能型,拖链,电缆,-MBR,单芯,多股,导体,应用,

日期:2019-04-18作者:南游电缆
我要分享

应用

适用于高度负载移动、弯曲、拖拽使用场合

适用于拖链、移动桥架、管道内敷设

机械制造、机床设备、自动化生产线

优良环境的保持特性可用于食品、牛奶、肉制加工设备及生产现场

防水 耐油(非长期侵泡耐腐蚀性液体中)

电缆参数

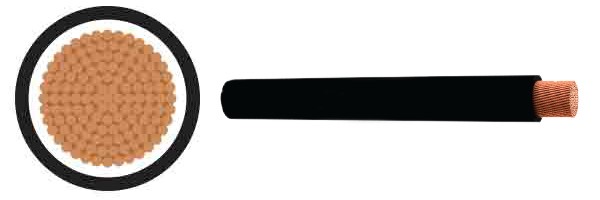

导体 : 多股细无氧铜丝绞合导体,符合DIN VDR 0295第五类,DH383IEC60228第五类规定

绝缘线芯 : 特制PVC符合DIN VDE 0812

线芯颜色 : 多色(黑、灰、白、橙、蓝、棕、紫、黄/绿)

护套 : 高度丁晴(MBR

线芯标识 : 参照DIN VDE0293

技术参数

额定电压: 0.51mm² - 300 / 500V 1.5120mm² - 450 / 750V
温度范围: -30°C+ 70°C
最小弯曲半径:
电缆直径≤8mm4 x外径直径> 812 mm:外径5 x 直径> 12 mm:外径6 x
测试电压: 2500V

型号

截面积(mm²)

铜丝根数/直径(mm

电缆直径(mm

重量

kg/km

DRAG600A

0.5

64 / 0.1

3.7

23.2

DRAG600A

0.75

96 / 0.1

3.9

27.1

DRAG600A

1

126 / 0.1

4.1

30.9

DRAG600A

1.5

189 / 0.1

4.6

37.9

DRAG600A

2.5

161 / 0.14

5.9

61.4

DRAG600A

4

259 / 0.14

6.5

81.7

DRAG600A

6

390 / 0.14

7.2

106.7

DRAG600A

10

353 / 0.19

8.7

161

DRAG600A

16

564 / 0.19

10

230

DRAG600A

25

882 / 0.19

12.3

341

DRAG600A

35

1234 / 0.19

13.6

451

DRAG600A

50

1763 / 0.19

15.8

612

DRAG600A

70

1426 / 0.25

18.1

854

DRAG600A

95

1935 / 0.25

20.6

1136

DRAG600A

120

2445 / 0.25

22.4

1423
