PUR聚氨酯拖链电缆
时间：2022-07-19 访问量：1583

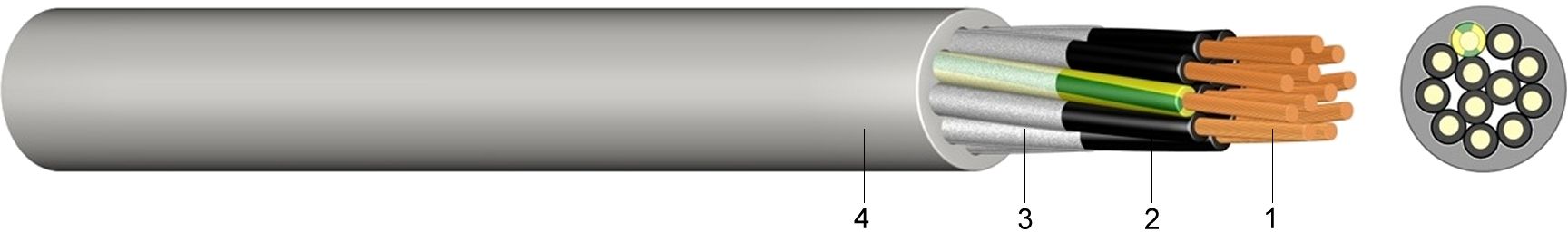

结构：
1 ..... 非常细的绞合裸铜
2 ..... 热塑性聚酯弹性体 (TPE/TPE-E)
3 ..... 铝箔绕包屏蔽（可添加）
4 .... . 聚氨酯（PUR）外护套，灰色，耐油耐磨，无卤
标准：
符合 DIN VDE 0281
DIN EN 60228 6 类（结构）
芯标识 JZ：1 芯绿色/黄色，其他芯黑色，带数字
芯标识 OZ：每芯黑色，带数字
技术数据：
| 标称电压Uo/U | [五] | 300 / 500 伏 | |
| 测试电压 | [V]交流 | 2500 | |
| 温度范围 | 运动中 | -30°C 至 +70°C | |
| 一次/固定 | -40°C 至 +70°C | ||
| 工作温度 | 短路 | °C | 150 |
| 短路时间 | 最大限度。 | [秒] | 5 |
| 弯曲半径 | 一次/固定 | x直径 | 5 |
| 运动中 | x直径 | 7,5 | |
| 耐油 | 标准 | EN 60811-2-1 | |
| 易燃 | 标准 | EN 60332-1-2 |
| 芯数和 标称横截面 mm2 | 总直径约 毫米 | 重量约 公斤/公里 | ||
|---|---|---|---|---|
| 2 x 0,5 | 5,7 | 37 | ||
| 5 x 0,5 | 7,2 | 58 | ||
| 7 x 0,5 | 8,2 | 76 | ||
| 12 x 0,5 | 9,6 | 117 | ||
| 25 x 0,5 | 14,0 | 223 | ||
| 36 x 0,5 | 20,1 | 321 | ||
| 2 x 0,75 | 6,2 | 44 | ||
| 3 x 0,75 | 6,5 | 54 | ||
| 4 x 0,75 | 7,3 | 63 | ||
| 5 x 0,75 | 7,9 | 74 | ||
| 7 x 0,75 | 9,3 | 102 | ||
| 12 x 0,75 | 10,9 | 161 | ||
| 18 x 0,75 | 12,9 | 222 | ||
| 25 x 0,75 | 18,1 | 454 | ||
| 36 x 0,75 | 26,0 | 653 | ||
| 3×1 | 7,2 | 64 | ||
| 4×1 | 7,7 | 73 | ||
| 5×1 | 8,3 | 95 | ||
| 7×1 | 10,1 | 122 | ||
| 12×1 | 11,8 | 201 | ||
| 18×1 | 14,4 | 277 | ||
| 25×1 | 16,0 | 312 | ||
| 30×1 | 19,2 | 374 | ||
| 36×1 | 23,0 | 449 | ||
| 2 x 1,5 | 7,2 | 71 | ||
| 3 x 1,5 | 7,7 | 86 | ||
| 4 x 1,5 | 8,6 | 104 | ||
| 5 x 1,5 | 9,4 | 132 | ||
| 7 x 1,5 | 11,4 | 181 | ||
| 12×1,5 | 13,3 | 279 | ||
| 18 x 1,5 | 15,9 | 408 | ||
| 25 x 1,5 | 19,3 | 569 | ||
| 34 x 1,5 | 26,2 | 773 | ||
| 3 x 2,5 | 9,5 | 124 | ||
| 4 x 2,5 | 10,4 | 164 | ||
| 5 x 2,5 | 11,6 | 199 | ||
| 7 x 2,5 | 14,0 | 269 | ||
| 12×2,5 | 16,6 | 448 | ||
| 4×4 | 13,6 | 262 | ||
| 4×6 | 15,3 | 359 | ||
